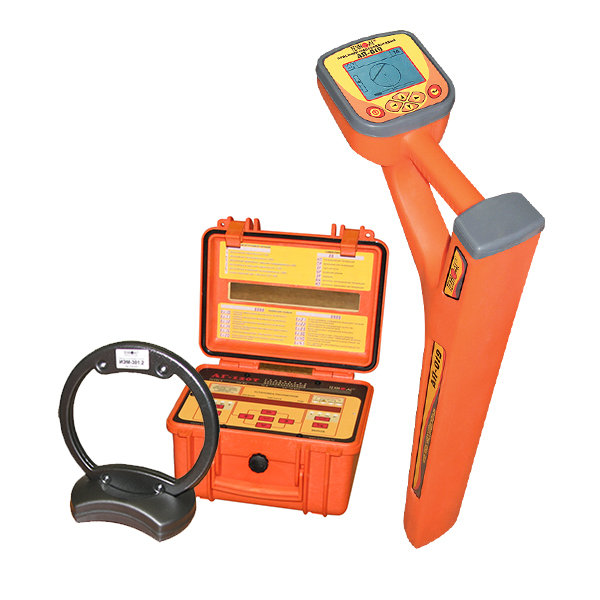

Комплект Атлет АГ-319СКИМ создан для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), на глубине до 10 м и удалении до 10 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Комплект Атлет АГ-319СКИМ включает в себя многофункциональный высокоэффективный генератор и универсальный, трехкоординатный, моноблочный приемник с расширенной графической индикацией, улучшенной помехозащищенностью и возможностью подключения внешних датчиков. Комплект Атлет АГ-319СКИМпозволяет точно и легко инспектировать трубопровод на расстоянии более 10 км, обеспечивая одновременное измерение тока и градиента напряжения даже в зонах, где имеется контакт с другими металлическими структурами, помехи или значительное скопление коммуникаций. Это позволяет исключить необходимость персоналу, обслуживающему трубопровод, выполнять прямое подсоединение электродов и ручные расчеты для оценки токов потерь катодной защиты вдоль трубопровода, снижая, таким образом, число ложных показаний и минимизируя неопределенность определения мест вскрытия грунта. Затем, используя датчики ДОДК-117 или ДКИ-117, может быть проведена локализация любых потерь тока, связанных с повреждением покрытия трубопровода, в более узкой зоне в пределах 1 метра.
| Параметр | Значение |
| Приемник АП-019М | |
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | Не менее 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 |
| Управление чувствительностью | Автоматическое - для 2D отображения «Трасса» |
| Полуавтоматическое или ручное (по выбору) - для «Графиков» | |
| Автоматическое или ручное (по выбору) - для режима «2-частоты» | |
| Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0....9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,001....9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами («Импульсный» режим) |
| Визуальная индикация | OLED дисплей,178х64 пикс, 16 градаций «серого» |
| Индицируемые параметры | 2D визуализация положения трассы относительно прибора глубина залегания трассы ток в коммуникации графики уровня сигнала с датчиков параметры настройки и управления |
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч) |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов; при отрицательной температуре время работы сокращается |
| Автоматическое отключение питания при бездействии для экономии заряда | После 30 минут |
| Диапазон температур эксплуатации / хранения | -30…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,1 кг |
| Генератор АГ-120Т | |
| Частоты синусоидального сигнала, Гц | |
| частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| частота f1 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
| Режимы генерации | |
| режим 1 | непрерывный «НП» |
| режим 2 - длительность импульса, мс - частота следования импульсов, Гц |
кратковременные посылки «ПР» (прерывистый) 100 1 |
| режим 3 Первая частота, Гц Вторая частота, Гц Соотношение амплитуд первой и второй частот |
двухчастотный «2F» (одновременная генерация) 1021 8192 1:1 |
| режим 1 амплитуда импульса частота следования импульсов (ударов), уд/мин - низкая - средняя - высокая длительность импульса |
генерация ударных импульсов «УР» (ударный режим) равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») 20 40 80 минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
| Выходные параметры синусоидальной генерации | |
| Выходной ток, А | |
| максимальный в ручном режиме: - непрерывная и двухчастотная генерация - кратковременные посылки |
10 15 |
| задаваемый для автосогласования | четыре значения (I1, I2, I3, I1) устанавливаются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| - при автономном питании - с добавлением внешнего аккумулятора 12 В - при питании от сетевого блока |
220 (170 при «2F») 330 (260 при «2F») 110 (110 при «2F») |
| Максимальная выходная мощность, Вт | |
| - при автономном питании или от внешнего аккумулятора 21В - с добавлением внешнегоаккумулятора 12 В - от сетевого блока (СБП) |
120 непрерывно на 1,2…300 Ом и «2F» на 1,2…200 Ом / 180 импульсы на 0,8…200 Ом 180 непрерывно на 1,8…150 Ом и «2F» на 1,8…300 Ом / 270 импульсы на 1,2…300 Ом 70 на 0,7…200 Ом_непрерывно / импульсы или на 0,7…130 Ом при «2F» |
| ПРИМЕЧАНИЕ. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB. |
|
| Допустимое сопротивление нагрузки | любое (0…¥) Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках. |
| Диапазон сопротивлений согласованной нагрузки, не уже, Ом | |
| для минимального задаваемого тока (0,1А) - при автономном питании - с добавлением внешнего аккумулятора 12В |
1…2200 (1…1700 при «2F») 1…3300 (1…2600 при «2F») |
| для максимального непрерывного тока (10А) - при автономном питании - с добавлением внешнего аккумулятора 12В |
0…1,2 0…1,8 |
| для максимального тока в импульсе (15А) - при автономном питании - с добавлением внешнего аккумулятора 12В |
0…0,8 0…1,2 |
| Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное (кнопками "Вверх" или "Вниз") |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
| - непрерывная и двухчастотная генерация генерация | 1,2 (при 120Вт автономно/180Вт с доп. акк. 12В) 3 (при 60Вт автономно/90Вт с доп. акк. 12В) |
| - импульсные посылки одной частоты | 8 (при 180Вт автономно/270Вт с доп. акк. 12В) 20 (при 90Вт автономно/130Вт с доп. акк. 12В) |
| - генерация ударных импульсов с максимальной частотой 80уд/мин | 20 (при силе удара «С2» автономно или «С3» с доп. акк.) 50 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15В, выходной ток 15А max |
| Допустимые внешние аккумуляторы | 11...11В / 22…28В ≥21Ач |
| Функциональные особенности | |
| Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при «длительном» простое (1 мин) |
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы - при несоответствии внешнего напряжения режиму зарядки - при превышении допустимого потребляемого тока - при отключении внешнего питания в процессе генерации - при коротком замыкании выхода в процессе генерации - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» - индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны) - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| Автоматическое повторное согласование в режиме «SIN» | при отклонениях установленного тока нагрузки более ±2dB |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона | - все питающие напряжения - режимы и установки - ресурс питания - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс. |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | Класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| Степень защиты корпуса | IP65 |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х191 |
| Вес электронного блока, не более, кг | 12 |
| Параметр | Значение |
| Индуктивная антенна ИЭМ-301.3 | |
| Тип построения | Параллельный резонансный контур |
| Частота резонанса | 8192 |
| Диаметр, мм | 240 |
| Масса, не более, кг | 0,6 |
| Датчик контроля изоляции ДКИ-117 | |
| Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ(эфф): «0» «I» «II» |
0,3…14 3…140 30…1400 |
| Частотный диапазон, Гц | 40...10000 |
| Максимально допустимое переменное входное напряжение, В | 400 |
| База (расстояние между электродами в рабочем положении), мм | для угла раствора 30º - 550 для угла раствора 60º - 880 |
| Длина штанг, не более, мм - в рабочем положении - в транспортном положении |
780 490 |
| Вес, не более, кг | 0,8 |
| Датчик определитель дефектов коммуникации ДОДК-117 | |
| Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм | 15 |
| Точность определения обрыва кабеля, м | 0,25 |
| Входное сопротивление датчика, Мом | 2,4 |
| Питание предварительного усилителя | внешнее от приёмника |
| Коэффициент усиления предварительного усилителя, дб | 40 |
| № | Фото | Наименование | Количество |
|---|---|---|---|
| 1 |  |
Трассопоисковый приемник "АП-019М" | 1 шт. |
| 2 |  |
Генератор "АГ-120Т" | 1 шт. |
| 3 |  |
Индукционная антенна "ИЭМ-301.3" | 1 шт. |
| 4 |  |
Источник питания ENP-240-12 |
1 шт. |
| 5 |  |
Датчик контроля изоляции "ДКИ-117" | 1 шт. |
| 6 |  |
Датчик определитель дефектов коммуникаций "ДОДК-117" | 1 шт. |
| 7 |  |
Батарейки | 4 шт. |
| 8 |  |
Кабель АГ120.02.020 | 1 шт. |
| 9 |  |
Кабель AG120.02.060 | 1 шт. |
| 10 |  |
Кабель АГ120.02.030 | 1 шт. |
| 11 |  |
Кабель АГ105.02.020 | 1 шт. |
| 12 |  |
Контакт магнитный АГ120.02.090 | 2 шт. |
| 13 |  |
Штырь заземления АГ110.02.004 | 2 шт. |
| 14 |  |
Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 |
1 шт. |
| 15 |  |
Сумка для индукционной антенны "ИЭМ-301.3" Чехол 53107 |
1 шт. |
| 16 |  |
Сумка для генератора "АГ-120Т" Чехол 53181 |
1 шт. |
| 17 |  |
Сумка для приемника Чехол 53212 |
1 шт. |
| 18 |  |
Сумка для комплекта Чехол 53222 |
1 шт. |
| 19 |  |
Сумка для ДКИ Чехол 53178 |
1 шт. |
| 20 |  |
Руководство по эксплуатации. Паспорт | 1 шт. |
