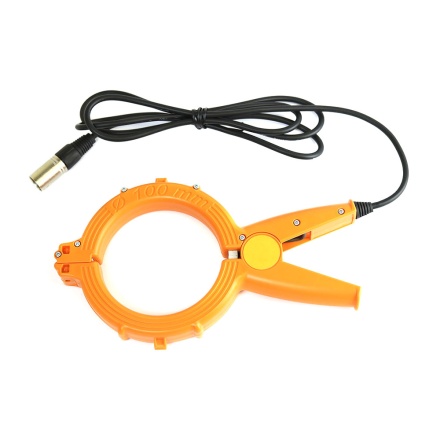

Назначение клещей CI-110/100
Подача на выделенную кабельную линию сигнала с генератора бесконтактным (индукционным) способом и последующего упрощения трассировки данного кабеля в сложных городских условиях.
Клещи индукционные CI-110/100 предназначены для:
- подачи бесконтактным (индукционным) способом в кабельную линию или электропроводящую коммуникацию сигнала испытательной частоты ограниченной мощности от генераторов АГ-114.1, АГ-144.1 и АГ-120ТМ;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Методика работы с клещами CI-110/100
Трассировка кабельной линии (в том числе находящейся под напряжением)
- Подключить индукционные клещи к выходному разъему генератора.
- Выбрать режим генерации (непрерывный или импульсный) и частоту сигнала генератора.
- Обхватить до смыкания полуколец индукционными клещами кабель.
- Включить на генераторе генерацию трассировочного сигнала.
- На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии.
- При завершении трассировки отключить на генераторе режим генерации.
- Снять индукционные клещи с кабеля.
Выбор кабеля из пучка
- Подать на выделенный кабель сигнал испытательной частоты.
- На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии.
- Подключить к трассопоисковому приемнику индукционные клещи.
- Поочередно, обхватывая клещами проходящие рядом кабели, по максимальному уровню сигнала найти искомый кабель.
