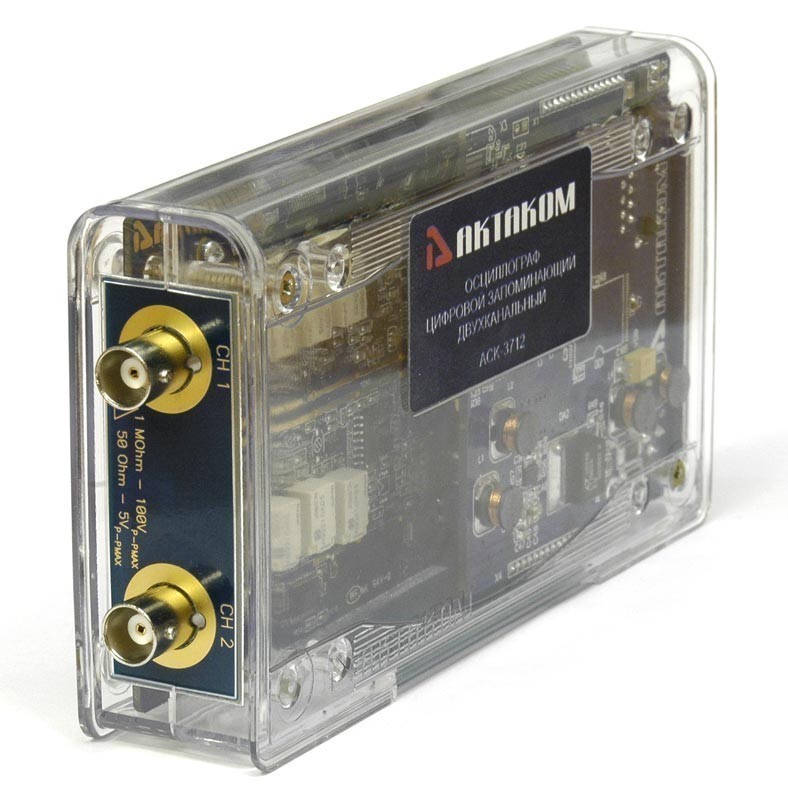

АСК-3712 1М — двухканальный USB осциллограф - приставка

Миниатюрная модель 2-канального цифрового запоминающего USB осциллографа. Выполнена в виде приставки к ПК. Подключается через USB-порт. Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов.

• 2 независимых канала с полосой пропускания до 100 МГц
• Буфер записи до 512 кБ на канал (определяется пользователем)
• Произвольно выбираемая длина предзаписи/послезаписи
• Высокая чувствительность (от 10 мВ/дел)
• Автоматическая настройка на входные сигналы
• Большой выбор курсорных и автоматических измерений
• Статистические измерения и построение гистограмм
• Анализатор спектра (БПФ)
• Цифровой люминофор
• Аварийная сигнализация
• Подключение к ПК через USB 2.0
• Вход/Выход внешней синхронизации (совместимость - ТТЛ)

Программное обеспечение AKTAKOM Oscilloscope Pro (поставляется с прибором):

НАЗНАЧЕНИЕ:

Приложение предназначено для полнофункционального управления USB осциллографами ACK-3106, ACK-3116, АСК-3002, АСК-3102 и АСК-3202, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

ВОЗМОЖНОСТИ:

Приложение обеспечивает обнаружение и составление списка доступных к работе виртуальных приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра USB осциллографа.

Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.

Поддерживается как режим цифрового осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.

Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных (универсальный битовый формат AKTAKOM USB Lab). Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.

С помощью утилиты AULF Converter Конвертер файлов можно преобразовать файл данных для чтения другими приложениями AKTAKOM USB лаборатории в том же формате AKTAKOM USB Lab, либо перевести данные в текстовый формат CSV, который может быть затем открыт любым текстовым редактором или процессором электронных таблиц. Возможно сохранение в файл уже готового изображения полученных сигналов на графике в файл в формате BMP или в векторных форматах WMF или EMF.

Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.
Для обработки и автоматических измерений в приложение встроен модуль анализа.

В СТАНДАРТНЫЕ ФУНКЦИИ МОДУЛЯ АНАЛИЗА USB ОСЦИЛЛОГРАФА ВХОДЯТ:

• Цифровая фильтрация (полиномиальный, накопительный и спектральный фильтры);
• Цифровые преобразования сигнала (усиление/ослабление амплитуды, сжатие/растяжение шкалы времени, отражение по вертикали, реверс по горизонтали, добавление шума);
• Рразличные математические функции от сигналов по каналам (сумма, разность, произведение, отношение, среднеквадратическое каналов, производная, интеграл канала, интеграл произведения каналов, корреляция каналов);
• Аварийная сигнализация, следящая за выходом сигнала за установленные пределы амплитуды (доступна как в режиме самописца, так и в режиме осциллографа);
• Функции вольтметра, частотомера, измерителя сдвига фаз и интегратора;
• Автоматическое измерение параметров импульса (амплитуда, размах, выбросы, медиана, среднее, стандартная девиация, частота, период, длительность импульса, скважность, время нарастания, время спада);
• Спектральный анализ (выбираемый участок осциллограммы, определение КНИ, параметров основной гармоники, курсорные измерения на спектрограмме, поддерживаются окна: прямоугольное, треугольное, Ханна, Хеминга, Блэкмена, Блэкмена- Харриса, Гаусса, конический косинус, плоское, экспоненциальное) и синтез сигналов;
• Статистическая обработка результатов измерений (для выбранного параметра определяются среднее, минимум, максимум, стандартная девиация, строится гистограмма распределения вероятности, определяются асимметрия и эксцесс распределения, курсорные измерения по гистограмме);
• Калькулятор формул;
• Редактор для эмуляции сигналов.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.

Преимущества "длинной" памяти

Особенностью цифровых виртуальных запоминающих осциллографов является то, что процесс регистрации состоит из двух циклов: первый - непосредственно захват (запись) сигнала во внутреннюю память, второй – передача данных в компьютер для обработки и вывода графической информации на экран. Во время второго цикла информация о сигнале, поступающая на вход прибора, теряется безвозвратно. Попытка уменьшить частоту записи для захвата и записи как можно большей временной части входного сигнала может привести к значительному искажению его формы. Одним из способов увеличения временного интервала захваченного осциллографом события при сохранении максимальной частоты дискретизации является использование «длинной» памяти.

Прибор с «длинной» памятью позволяет фиксировать большую часть сигнала, включая редкие аномалии сигнала, которые могут быть записаны с большей вероятностью, чем при записи в память меньшего объёма. На иллюстрации ниже приведен пример записи в осциллограф с «длинной» памятью с остановкой регистрации и последующим поиском аномалии в сигнале периодического вида. С использованием режима растяжки по горизонтали и последовательным просмотром всей записанной в память осциллограммы можно найти участок сигнала с искаженным по форме импульсом.

Технические характеристики:

Комплект поставки АСК-3712 1М
