Серия АКИП-4152 представляет собой осциллографы с полосой пропускания до 2 ГГц и частотой дискретизации до 10 Гвыб/с. Применяется уникальная технология UltraAcq®, повышающая скорость захвата сигнала до 800 000 осц/сек. Приборы поддерживают множество расширенных функций измерений и анализа, а также до 48 видов автоматических измерений параметров. Оснащены 64-разрядной операционной системой Win10, предоставляющей пользователям стабильную и расширяемую системную платформу. Используется 15,6" емкостной сенсорный экран с поддержкой многооконного режима и мультисенсорного управления жестами. Могут широко применяться в различных отраслях и областях, таких как связь, авиакосмическая промышленность, образование и многих других.
| Параметр | Значение | |
| АКИП-4152/1 | АКИП-4152/2 | |
| Канал вертикального отклонения | ||
| Число каналов | 4 | 4 |
| Полоса пропускания (-3 дБ, 50 Ом) | 1 ГГц | 2 ГГц1 |
| Полоса пропускания (-3 дБ, 1 МОм) | 500 МГц | 500 МГц |
| Время нарастания (50 Ом) | ≤350 пс | ≤175 пс1 |
| Ограничение ПП (50 Ом) | 20 МГц, 500 МГц | 20 МГц, 500 МГц, 1 ГГц |
| Ограничение ПП (1 МОм) | 20 МГц | 20 МГц |
| Коэффициент отклонения (Ко)3 | 1 мВ/дел…1 В/дел – 50 Ом // 1 мВ/дел…10 В/дел – 1 МОм | |
| Погрешность измерения постоянного напряжения3 | 50 Ом: 1 МОм: | |
| Диапазон установки смещения (Uсм) | 50 Ом: 1 МОм: | |
| Погрешность установки уровня смещения | ±(0,015·|Uсм|+0,1·[дел]+2) при Ко≤200 мВ/дел ±(0,01·|Uсм|+0,1·[дел]+2) при Ко>200 мВ/дел | |
| Входной импеданс | 50 Ом (± 2 %), 1 МОм (± 1 %) / 15 пФ ± 3 пФ | |
| Максимальное входное напряжение | 300 Вскз (КАТ I) – 1 МОм // 5 Вскз – 50 Ом | |
| Канал горизонтального отклонения | ||
| Коэффициент развертки (Кразв) | 100 пс/дел…1000 с/дел самописец (ROLL): 50 мс/дел...1000 с/дел | |
| Погрешность частоты внутреннего опорного генератора | ±2*10-6 | |
| Погрешность измерения временных интервалов | ±(δF·Tизм+1/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц | |
| Режимы работы | основной, ZOOM окна, самописец (ROLL), X-Y | |
| Синхронизация | ||
| Источники синхросигнала | любой из каналов, внешний, сеть, логический канал | |
| Режимы запуска развертки | автоматический, ждущий, однократный | |
| Диапазон установки задержки запуска | 6,4 нс…10 с | |
| Виды синхронизации | по фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, SECAM), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам RS232/422/485/UART, I2C, SPI, CAN, LIN; опция - CAN-FD, FlexRay, SENT, AUDIO (I2S, LJ, RJ, TDM), MIL-STD-1553B, Manchester, SENT, ARINC429 | |
| Предзапуск | ≥0,5 длительности экрана | |
| Послезапуск | ≤5000 с | |
| Вид входа | открытый, закрытый, ВЧ и НЧ фильтры, фильтр шума | |
| Уровень синхронизации | внутренняя: ±4 делений шкалы; Ext: ±1 В, Ext/5: ±5 В | |
| Аналого-цифровое преобразование | ||
| Разрешение по вертикали | 8 бит (до 12 бит с шагом 0,5 бита при использовании функции увеличения разрешения (High resolution) | |
| Частота дискретизации2 | 2,5 ГГц на канал (5 ГГц в режиме объединения каналов, двух канальный режим) 10 ГГц при одном активном канале | |
| Длина записи | 250 МБ на канал (500 МБ в режиме объединения каналов, двух канальный режим) 1 ГБ при одном активном канале | |
| Режимы работы | выборка, пиковый детектор, усреднение (от 2 до 65536), накопление, High resolution | |
| Курсорные измерения | ||
| Источник курсоров | аналоговые каналы | |
| Функции | ручное управление: время - X1, X2, ΔX (Гц), 1/ΔX, амплитуда - Y1, Y2, ΔY режим отслеживания: время - X1, X2, амплитуда - Y1, Y2 | |
| Автоматические измерения | ||
| Источник измерений | КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM | |
| Диапазон измерений | весь экран или ограниченно (определяется курсорами) | |
| Функции по вертикали | Макс, Мин, Верхнее, Нижнее, Амплитуда, Пик-Пик, Среднее, Цикл Среднее, СКЗ, Цикл СКЗ, Медиана, AC СКЗ, AC СКЗ Цикл, Выбросы на вершине и в паузе | |
| Функции по горизонтали | Период, Частота, Время нарастания/спада, +Длительность, -Длительность, +Коэффициент заполнения, -Коэффициент Заполнения, Задержка | |
| Дополнительные | площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов | |
| Измерение задержки | фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение | |
| Измерения логических каналов | Частота, Период, +Длительность, -Длительность, +Коэффициент заполнения, -Коэффициент заполнения, разница по фронту/спаду A-B, фаза | |
| Статистика | Текущее значение, Макс, Мин, СКО, Гистограмма | |
| Математика | ||
| Источник математики | аналоговые каналы | |
| Функции | A+B, A-B, A×B, A/B, редактор формул | |
| БПФ | частотный анализ при длине памяти 1 МБ | |
| Цифровые фильтры | НЧ, ВЧ, полосовой, режекторный | |
| Измерение мощности (опция) | качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность | |
| Автоустановка | в/дел, с/дел, параметры синхросигнала | |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | |
| Декодирование | ||
| Формат данных | стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, MIL-STD-1553B, ARINC429 | |
| Логический анализатор (опция) | ||
| Число каналов | 16 | |
| Частота дискретизации | 1,25 ГГц максимум | |
| Длительность импульса | от 3,2 нс | |
| Длина памяти | до 125 МБ | |
| Порог срабатывания | TTL (1,4 В), 5,0 В CMOS (+2.5 V), 3,3 В CMOS (+1,65 В), 2,5 В CMOS (+1,25 В), 1,8 В CMOS (+0,9 V), ECL (-1,3 В), PECL (+3,7 В), LVDS (+1,2 В) пользовательский (±20 В) | |
| Максимальный входной уровень | ±40 В | |
| Минимальный детектируемый уровень | 500 мВпик-пик | |
| Входной импеданс | 100 кОм (± 2%) | |
| Генератор функциональный (опция) | ||
| Выходной разъем | 2 канала, на передней панели, BNC-тип | |
| Формы сигналов | синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и другие (200 встроенных форм сигналов) | |
| Частотный диапазон | 1 мкГц…60 МГц (синус) 1 мкГц…25 МГц (прямоугольник, импульс) 1 мкГц…1 МГц (пила) 1 мкГц…5 МГц (сигналы произвольной формы) шум, полоса частот > 60 МГц | |
| Разрешение | 1 мкГц | |
| Погрешность установки частоты | ±2*10-6 | |
| Частота дискретизации | 625 МГц | |
| Длина памяти | 512К точек для произвольной формы | |
| Разрядность ЦАП | 16 бит | |
| Выходной уровень | 50 Ом: ≤30 МГц: 10 мВпик-пик … 3 Впик-пик; ≤60 МГц: 10 мВпик-пик … 1,5 Впик-пик; 1 МОм: ≤30 МГц: 20 мВпик-пик…6 Впик-пик; ≤60 МГц: 20 мВпик-пик…3 Впик-пик; | |
| Погрешность установки уровня | ±(2% от установки + 2 мВпик-пик) | |
| Постоянное смещение | ± 1,5 В (50 Ом); ± 3 В (1 МОм | |
| Ограничение уровня |  , гдеVoffset – установлено значение постоянного смещения Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала | |
| Скважность | 0,01 % ~ 99,99% (для прямоугольника и импульса) | |
| Симметрия | 0,01 % ~ 99,99% (для пилы) | |
| Минимальная длительность импульса | 20 нс | |
| Модуляции | диапазон частот модулирующего колебания: 2 мГц…200 кГц виды модуляции: АМ (0…120%), ЧМ (девиация максимально 30 МГц), ФМ (девиация фазы 0°…360°) ГКЧ: развертка по частоте (линейная, логарифмическая или шаговая), время развертки 1 мс…500 с | |
| Общие данные | ||
| ЖК-дисплей | цветной (TFT) емкостный сенсорный, диагональ 39,62 см, разрешение 1920 x 1080, 10 x 8 делений | |
| Процессор | Intel® Core™ i5-6500 Quad core, 3,2 ГГц (или лучше), ОС Microsoft Windows 10 (64- бит, IoT Ent LTSC), ОЗУ 8 ГБ, ПЗУ 128 ГГБ | |

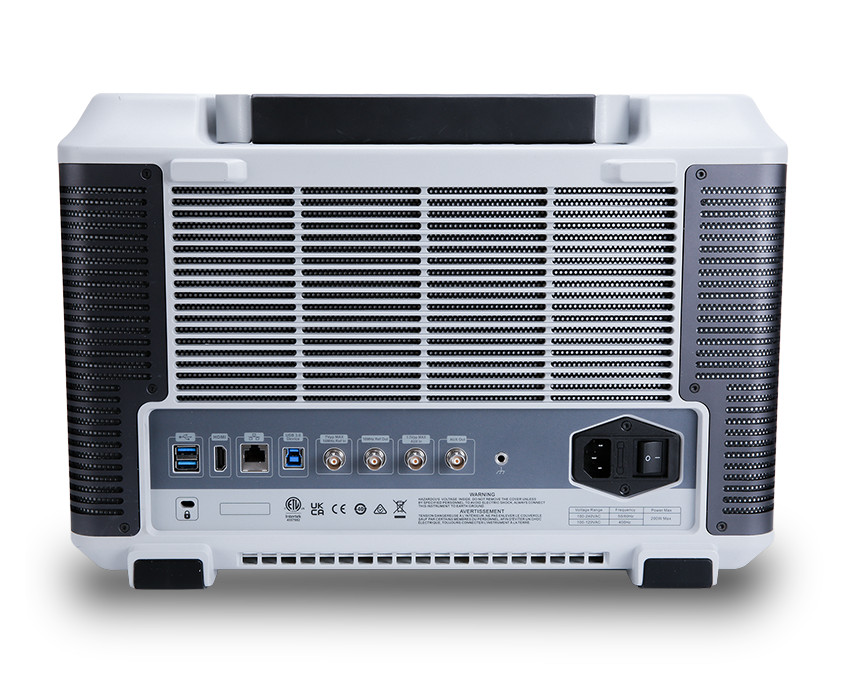

| Входы выходы | Передняя панель: USB 3.0 Host (2), выход калибратора 1 кГц, 3 В меандр (2) Вход внешнего запуска (Ext Trig) Задняя панель: USB 3.0 Host (2), USB 3.0 Device, LAN 10/100MbaseT (RJ45), HDMI External Trigger: ВНЕШ или ВНЕШ/5 Auxiliary Output: Выход синхронизации/Дополнительный контрольный выход синхронизации генератора 10 MHz REF IN: вход сигнала внешней опорной частоты 10 МГц ± 10 ppm, 50 Ом, 400 мВпик-пик…4,5 Впик-пик 10 MHz REF OUT: выход сигнала опорной частоты, 50 Ом | |
| Напряжение питания | 100…240 В (50/ 60 Гц) 200 Вт максимум | |
| Условия эксплуатации | 0...+40°С, влажность не более 90% без образования конденсата | |
| Монтаж в 19' стойку | высота 7U, опциональный комплект для монтажа MSO7000X-RM | |
| Габариты (Ш х В х Г) | 452 х 309 х 216 мм | |
| Масса | 10,5 кг | |
Примечание:
1 – Полоса пропускания 2 ГГц доступна только при одном активном канале. При активации более одного аналогового канала включается ограничение полосы пропускания 1 ГГц. Время нарастания при этом будет не более 350 пс.
2 – Режим объединения каналов: активирован только один из пары каналов КАН1/КАН2 и/или КАН3/КАН4. Режим работы на канал: активированы оба канала из пары КАН1/КАН2 и/или оба канала КАН3/КАН4.
3 – Коэффициент отклонения 1 мВ/дел — это цифровая обработка Ко 2 мВ/дел. Для расчета погрешности измерения постоянного напряжения значение для Ко 1 мВ/дел должно рассчитываться как полная шкала 2 мВ/дел и размахе сигнала 16 мВ.
| № | Наименование | Количество |
| 1 | Осциллограф цифровой АКИП-4152/2 | 1 |
| 2 | Сетевой шнур | 1 |
| 3 | Пробник пассивный | 4 |
| 4 | Кабель USB | 1 |
| 5 | Упаковочная коробка | 1 |
| 6 | Руководство об эксплуатации (на CD-диске) | 1 |
