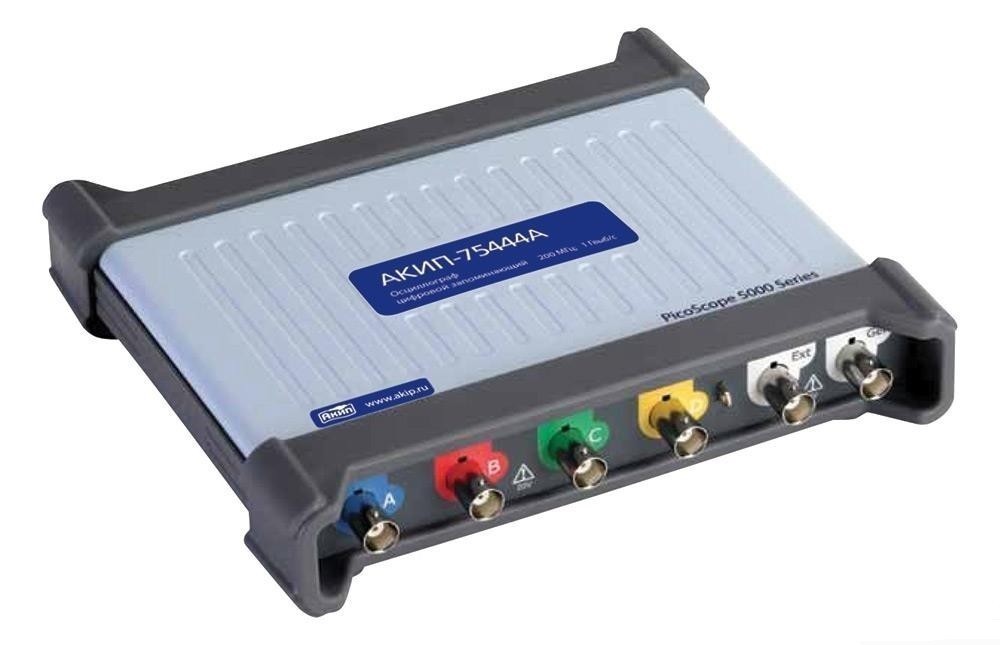

АКИП-75442A — цифровой запоминающий USB-осциллограф

Особенности цифрового запоминающего USB-осциллографа АКИП-75442A:

• «3 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных
• Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит
• Осциллограф: 4 канала
• Полоса пропускания: 60 МГц
• Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
• Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ
• Максимальный объем памяти до 512 МБ (в зависимости от модели)
• Автоизмерения (26 параметров); курсорные измерения (>ΔU; >ΔT)
• Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
• Допусковый контроль (тест по маске)
• Декодирование сигналов CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
• Функциональный генератор: синус, прямоугольник, треугольник, пост. напряжение /DC, ГКЧ (одновременно с осциллографом!)
• Цифровые фильтры, математика
• Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка
• Интерфейс USB (управление от внешнего ПК), ПО под управлением ОС WIN XP SP2, Vista и WIN 7
• Гарантия 5 лет, масса 900 г

Осциллограф АКИП-75442A имеет сегментированную память (запись до 10.000 сегментов), а также поддерживает функцию «USB streaming». Функция представляет собой непрерывную потоковую оцифровку входного сигнала с передачей отсчетов по интерфейсу сразу на управляющий ПК. При использовании программного обеспечения PicoScope 6 максимальная частота дискретизации будет составлять 10 МГц. Ресурсы памяти компьютера для регистрации данных – 100 МБ. Минимальная развертка, при которой осциллограф переходит в режим сбора данных на компьютер, выбирается пользователем и может составлять от 200 мс/дел. Максимальное входное напряжение ±100 В (DC+AC пик), входной импеданс 1 МОм/ 13 пФ.

АЦП в АКИП-75442A представляет собой единую мультиплексорную плату сбора данных и при этом является многоядерным. Для АКИП-75442A (4-х канальная модель) число ядер дискретизации составляет – 8. Это позволило реализовать инновационную технологию объединения нескольких ядер АЦП последовательно или параллельно для увеличения частоты дискретизации или реального разрешения по вертикали.

Наличие режимов объединения обеспечивает пользователю гибкость в выборе приоритета требуемого параметра, а также высокую адаптивность в решении конкретной измерительной задачи. Например, при последовательном объединении ядер АЦП обеспечивается максимальная частота дискретизации, которая в одноканальном режиме достигает 1 ГГц при разрешении 8 бит.

С целью обеспечения требований по минимизации ошибок квантования и достижения максимальной дискретности измерений по вертикали применяется параллельное объединение ядер АЦП. В этом случае разрешение каждого из активных каналов увеличивается до 14 бит с дискретизацией 125 МГц. При использовании двух каналов вертикальное разрешение увеличивается до 15 бит, а в одноканальном режиме разрядность АЦП составит 16 бит при максимальной частоте дискретизации 62,5 МГц (режим объединения всех входов).

Питание АКИП-75442A осуществляется от сетевого адаптера с возможностью организации электропитания от ПК (ноутбука) с помощью интерфейсного кабеля USB, имеющего два параллельных входа (Y-образный тип). В комплект поставки входит: ПО, необходимые принадлежности и осциллографические пробники по числу каналов.

Технические характеристики цифрового запоминающего USB-осциллографа АКИП-75442A

Комплект поставки АКИП-75442A
1.Цифровой запоминающий USB-осциллограф АКИП-75442A - 1
2.Кабель USB - 2
3.Адаптер питания - 1
4.ПО на CD-диске - 1
5.Руководство по эксплуатации на CD-диске - 1
6.Пробники (2/4) - 1
