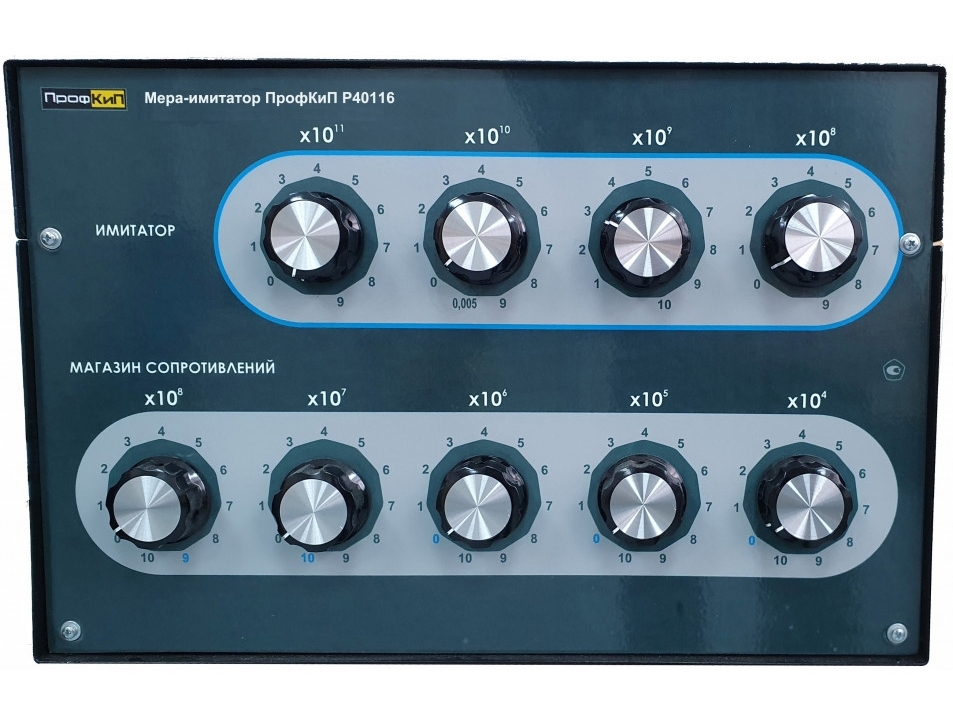

ПрофКиП Р40116 мера-имитатор

ПрофКиП Р40116 мера-имитатор
Артикул: 339051
Модель: ПрофКиП Р40116
Госреестр РФ: 81129-20
Поверка: включена в стоимость
Межповерочный интервал: 12 мес.
Бренд: ПрофКИП
Цена:
3 675 000 Р
Доступен для заказа
Добавить к сравнению

Назначение меры-имитатор ПрофКиП Р40116:

Мера-имитатор ПрофКиП Р40116  предназначена для воспроизведений электрического сопротивления постоянному току. Конструктивно мера состоит из последовательно соединенных равно номинальных прецизионных резисторов, установленных в каждой декаде.

При воспроизведении значений электрического сопротивления постоянному току в диапазоне от 1·104 до 1·109 Ом меры представляют собой магазины сопротивлений, состоящие из пяти декад, обозначенных на лицевой панели «х104», «х105», «х106», «х107», «х108» возле  соответствующих переключателей. При воспроизведении значений электрического сопротивления постоянному току в диапазоне от 1·109 до 1·1012 Ом меры подключаются по трехзажимной схеме включения. При этом меры представляют собой имитатор электрического сопротивления, выполненный по схеме «звезда», с фиксированными номинальными значениями сопротивления двух из трех ее лучей, устанавливаемыми переключателями декад «х107» и «х108» магазина сопротивления меры.

Особенности меры-имитатора ПрофКиП Р40116:

  • Количество декад: 9;
  • Диапазон воспроизведения сопротивления, Ом: от 1·104 до 1·1012;
  • Страна производства: Россия;
  • Включены в Госреестр средств измерений РФ;
  • Поверка включена в стоимость изделия.

Технические характеристики меры-имитатор ПрофКиП Р40116:

Параметр Значение
Диапазон воспроизведений электрического сопротивления, Ом
При двухзажимном подключении от 1·104до 1·109
При трехзажимном подключении от 1·109до 1·1012
Пределы допускаемой относительной погрешности воспроизведений электрического сопротивления, % в диапазоне
от 104до 105 ±0,05
от 105до 107 ±0,02
от 107до 108 ±0,05
от 108до 1010 ±0,1
от 1010до 1012 ±0,2
Пределы допускаемого относительного отклонения действительного значения воспроизводимого электрического сопротивления от номинального значения за год, % в диапазоне
от 104до 105 ±0,05
от 105до 107 ±0,02
от 107до 108 ±0,05
от 108до 1010 ±0,1
от 1010до 1012 ±0,2
Номинальное/максимальное значение напряжения при включении не менее одной ступени декады, В в диапазоне
от 104до 105
от 105до 107 25/75
от 107до 108 50/250
от 108до 1010 100/1000
от 1010до 1012 2000/3000
Габаритные размеры (высота×ширина×длина), мм, не более 270×380×390
Масса, кг, не более 13
Условия эксплуатации
Температура окружающей среды, ºС от +18 до +22
Относительная влажность, % от 30 до 80
Атмосферное давление, кПа от 84 до 106

Комплект поставки ПрофКиП Р40116

Наименование Количество
1 Мера-имитатор ПрофКиП Р40116 1
2 Паспорт ПРШН.411642.100-2020 ПС 1
3 Методика поверки РТ-МП-7881-551-2020 1
