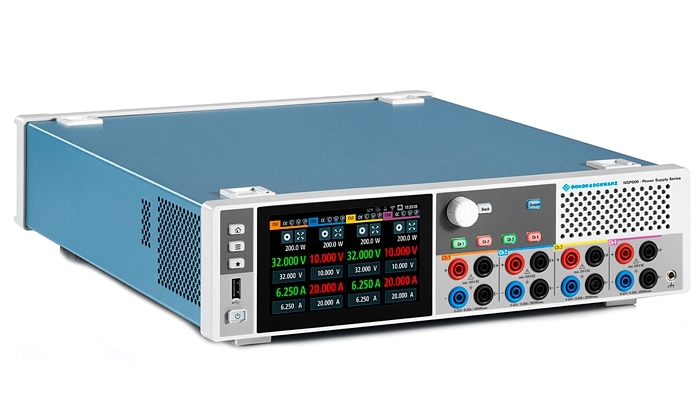

NGP802 двухканальный источник питания

Назначение двухканального источника питания NGP802:

Источники питания постоянного тока серии NGP800, состоящей из пяти моделей мощностью 400 Вт или 800 Вт, обеспечивают максимальную мощность в самых различных рабочих точках. Каждый из двух или четырех 200-ваттных выходов способен выдавать напряжение до 64 В или ток до 20 А. Электрически эквивалентные и гальванически развязанные выходы могут быть подключены последовательно или параллельно для формирования напряжения до 250 В или тока до 80 А.

Синхронизация выходов, выполнение сигнальных тестов и регистрация данных для углубленного анализа — все это становится проще с источниками питания серии NGP800. Серия из пяти полнофункциональных моделей Интуитивно понятная концепция управления и большой сенсорный экран позволяют намного быстрее вводить значения и отображать статистику в реальном масштабе времени.

Все источники питания серии NGP800 имеют зажимы для четырехпроводного подключения, интерфейсы USB и LAN. Допускающие установку пользователем интерфейс GPIB, цифровой вход/выход запуска, аналоговый вход и интерфейс беспроводной сети являются опциональными, что делает эти приборы идеальными как для настольного применения, так и для работы в составе автоматизированной испытательной системы.

Особенности двухканального источника питания NGP802:

• 2 канала;
• 400 Вт – 2 × 32 В/20 А.

Максимальная гибкость:

• 5" сенсорный дисплей высокого разрешения;
• Функция FlexPower;
• Четыре источника питания в одном приборе;
• Работа в параллельном и последовательном режимах.

Максимальная функциональность:

• Функция нарастания;
• Задержка вывода;
• Функция произвольных сигналов;
• Четырехпроводное подключение;
• Встроенные измерения;
• Регистрация данных.

Максимальная безопасность:

• Функции защиты;
• Безопасные пределы;
• Безопасные условия работы.

Максимальная подключаемость:

• Цифровое дистанционное управление;
• Цифровые входы/выходы запуска;
• Аналоговый вход.

Описание двухканального источника питания NGP802:

Сенсорный экран. Сенсорный экран высокого разрешения для комфорта оператора. Большой сенсорный экран высокого разрешения для удобства управления. Быстрая навигация по меню с доступом ко всем функциям и настройкам. Быстрый ввод значений с помощью виртуальной клавиатуры, а не вращением ручки. На главном экране предоставляется четкий обзор всех ваших каналов. Любой канал можно выбрать для более подробного представления различных дополнительных данных, например статистики и пиктограмм, обозначающих состояние заданной защиты или специальных функций.

FlexPower. Получите максимальную мощность с множеством рабочих точек. В отличие от однодиапазонных источников питания данный прибор может генерировать напряжение и ток в различных сочетаниях в рамках общего ограничения мощности, составляющего 200 Вт на канал. Эта технология расширяет область применения источника питания, делая его более универсальным.

Работа в параллельном и последовательном режимах. До 250 В или 80 А. Гибкость, которую вы искали — если требуется большее напряжение или больший ток, подключите выходы последовательно или параллельно и получите до 250 В (NGP824) или 80 А (NGP804). С помощью функции отслеживания можно одновременно регулировать напряжение и ток для всех выбранных каналов.

Встроенные измерения. Встроенная статистика. Встроенные измерения снижают потребность во внешнем мультиметре и упрощают настройку. Отдельные вольтметры и амперметры на каждом выходе обеспечивают разрешение на уровне 1 мВ и 0,5 мА с полным выходным диапазоном 64 В и 20 А соответственно. Встроенная статистика показывает минимальное, среднее и максимальное значения мощности, напряжения и тока, а также энергии.

Регистрация данных. Ключевой фактор для долговременного мониторинга. Регистрация данных — ключевой фактор для долговременного мониторинга с обзором схем измерения и воспроизведением условий испытаний при анализе режима питания или оптимизации энергопотребления. Источники питания серии NGP800 одновременно регистрируют результаты измерения напряжения и тока в зависимости от времени на всех выходах. Можно легко экспортировать данные с метками времени в виде файла .CSV для отчетов и документации.

 Произвольная функция. QuickArb. Эмуляция нормального режима работы подсистемы питания на ранней стадии процесса разработки и имитация проблем с питанием для проверки испытуемых устройств. Функция QuickArb позволяет генерировать напряжения, которые зависят от времени, и последовательности токов при изменениях выходного сигнала с временем пребывания до 1 мс. Возможно создание сложных шаблонов с загрузкой до восьми файлов подгрупп в одну последовательность.

Технические характеристики двухканального источника питания NGP802:

Комплект поставки NGP802
