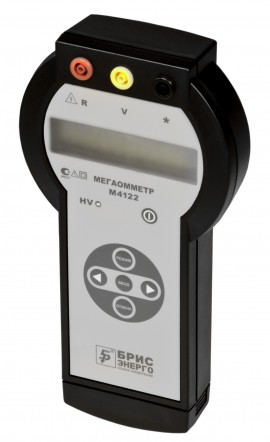

Мегаомметр М4122 предназначен для измерения сопротивления изоляции различных электрических устройств, не находящихся под напряжением, и измерения действующего значения переменного или величины постоянного напряжения на измеряемом объекте.
Мегаомметр реализован на современной элементной базе с применением микроконтроллера. Функционирование мегомметра обеспечивается программным обеспечением, загружаемым во Flash-память микроконтроллера. Мегаомметр имеет встроенный канал связи с персональным компьютером, с помощью которого выполняется загрузка программного обеспечения, работа мегаомметра в циклическом режиме, диагностика и настройка мегаомметра при ремонте. В качестве основного источника питания используется аккумуляторная батарея с зарядным устройством, встроенная в базовый корпус.
Основной источник питания мегаомметра аккумуляторная батарея с зарядным устройством, встроенная в базовый корпус.
М4122
Диапазон измеряемого сопротивления: 100 кОм - 200 ГОм.
Имеет три режима работы:
- измерение сопротивления;
- измерение напряжения;
- зарядка и контроль напряжения аккумуляторной батареи.
М4122А
Диапазон измеряемого сопротивления: 100 кОм - 200 ГОм.
Имеет четыре режима работы:
- измерение сопротивления;
- измерение качества изоляции (коэффициент диэлектрической абсорбции и индекс поляризации);
- измерение напряжения;
- зарядка и контроль напряжения аккумуляторной батареи.
М4122RS
Диапазон измеряемого сопротивления: 100 кОм - 200 ГОм.
Имеет четыре режима работы, как и М4122А, но может работать автономно или под управлением персонального компьютера в составе информационно-управляющих систем. Подключается к компьютеру по каналу RS-232 с помощью сетевого адаптера СА-RS, обеспечивающего питание мегаомметра от сети и связь с компьютером. При управлении мегаомметром измерение сопротивления, напряжения и качества изоляции. Результаты измерений оформляются отчетом в формате Microsoft Excel.
M4122RS-232
Диапазон измеряемого сопротивления: 100 кОм - 200 ГОм.
Имеет четыре режима работы, как и М4122А, но может работать автономно или под управлением персонального компьютера в составе информационно-управляющих систем. Подключается к компьютеру по каналу RS-232.
М4122U
Диапазон измеряемого сопротивления: 100 кОм - 200 ГОм.
Имеет четыре режима работы, как и М4122А, но может работать автономно или под управлением персонального компьютера в составе информационно-управляющих систем. Подключается к компьютеру по каналу USB.
| М4122 | М4122A | М4122RS | М4122RS-232 | М4122U | |
| Диапазоны измерения сопротивления | 10МОм - 10 ГОм (100-450В) / 100 ГОм (500-2500В) / 100КОм - 200 ГОм (2500В) ± 3% измеренного значения |
||||
| Измерительное напряжение | 100 / 250 / 500 / 1000 / 2500 В или настраиваемое пользователем с шагом 50 В (с ПК) | ||||
| Предел измерения переменного напряжения, В | 400 В | ||||
| Измерение качества изоляции (коэффициент диэлектрической абсорбции и индекс поляризации) | - | + | + | + | + |
| Управление прибором с помощью ПК | - | - | USB, опционально RS-232 |
RS-232 | USB |
| Тип питания | Сетевой адаптер, аккумуляторная батарея | ||||
| Температурный режим | от -20°С до +45°С | ||||
| Габаритные размеры (ДхШхГ) | 280 х 145 х 65 мм | ||||
| Масса | 900 г | ||||
| № | Наименование | М4122 | М4122A | М4122U | М4122RS | M4122RS-232 |
| 1 | Мегаомметр М4122 в выбранном исполнении | 1 | 1 | 1 | 1 | 1 |
| 2 | Комплект измерительных щупов | 1 | 1 | 1 | 1 | 1 |
| 3 | Сетевой адаптер БПС16-0.3 | 1 | 1 | 1 | 1 | 1 |
| 4 | Кабель USB для подключения к компьютеру | - | - | 1 | 1 | - |
| 5 | Кабель RS-232 для подключения к компьютеру | - | - | - | - | 1 |
| 6 | Программное обеспечение на CD-диске | - | - | 1 | 1 | 1 |
| 7 | Сумка для переноски | 1 | 1 | 1 | 1 | 1 |
| 8 | Руководство по эксплуатации | 1 | 1 | 1 | 1 | 1 |
