РЕТОМЕТР-М2 – трехфазный многофункциональный и полностью автоматизированный прибор нового поколения, предназначенный для измерения параметров в трехфазных и однофазных электрических цепях с рабочей частотой 50 Гц, и позволяющий осуществлять поиск источника искажений без применения дорогих устройств анализа сети.
Прибор является незаменимым помощником для персонала служб релейной защиты и автоматики энергопредприятий, служб главного энергетика, промышленных предприятий и многих других специалистов, занятых эксплуатацией электроустановок.
РЕТОМЕТР-М2 позволяет осуществлять:
Прибор очень удобен и прост в эксплуатации, может длительное время работать в автономном режиме от встроенного аккумулятора, позволяет проводить измерения в лабораторных и полевых условиях в широком температурном диапазоне, а также в условиях слабой освещенности.
Корпус прибора выполнен из ударопрочной пластмассы и поставляется в удобной сумке с ремнем, которая служит также и для хранения аксессуаров. Кроме этого, РЕТОМЕТР-М2 помещен в защитный чехол, позволяющий крепить прибор на верхнем клапане сумки или на металлической поверхности (шкаф, панель, реечная конструкция панели и прочее).
| Параметр | Значение |
| Измерение напряжения и силы переменного тока в режиме измерений среднеквадратичных значений | |
| Количество измерительных каналов напряжения (Ua, Ub, Uc) | 3 |
| Количество измерительных каналов тока (Ia, Ib, Ic) | 3 |
| Входное сопротивление каналов напряжения, МОм, не менее | 2 |
| Диапазон измерений СКЗ1) напряжения переменного тока U2) , В | от 0,06 до 750 |
| Пределы допускаемой основной абсолютной погрешности измерений СКЗ напряжения переменного тока в диапазоне частот от 40 до 80 Гц, В: - для поддиапазона свыше 60 до 750 В - для поддиапазона свыше 6 до 60 В включительно - для поддиапазона от 0,06 до 6 В включительно | ± (0,005·x+0,3)3) ± (0,005·x+0,03) ± (0,002·x+0,015) |
| Диапазон измерений СКЗ силы переменного тока, А | от 0 до 40 |
| Пределы допускаемой основной абсолютной погрешности измерений СКЗ силы переменного тока в диапазоне частот от 45 до 65 Гц, А: - для поддиапазона свыше 6 до 40 А - для поддиапазона свыше 0,4 до 6 А включительно - для поддиапазона от 0 до 0,4 А включительно | ± (0,015·х + 0,03) ± (0,015·х + 0,003) ± (0,015·х + 0,004) |
| Измерение напряжения постоянного тока | |
| Количество измерительных каналов напряжения (Ua) | 1 |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 750 |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В: - для поддиапазона свыше 60 до 750 В - для поддиапазона свыше 6 до 60 В включительно - для поддиапазона от 0 до 6 В включительно | ± (0,005·x+0,3) ± (0,005·x+0,03) ± (0,002·x+0,01) |
| Измерение напряжения и силы переменного тока в режиме измерений по основной частоте | |
| Количество измерительных каналов напряжения (Ua, Ub, Uc) | 3 |
| Количество измерительных каналов тока (Ia, Ib, Ic) | 3 |
| Входное сопротивление каналов напряжения, МОм, не менее | 2 |
| Диапазон измерений фазного СКЗ напряжения переменного тока основной частоты U(1)2), В | от 0 до 750 |
| Пределы допускаемой основной абсолютной погрешности измерений фазного СКЗ напряжения переменного тока на частоте 50 Гц, В: - для поддиапазона свыше 60 до 750 В - для поддиапазона свыше 6 до 60 В включительно - для поддиапазона от 0 до 6 В включительно | ± (0,005·x+0,3) ± (0,005·x+0,03) ± (0,002·x+0,01) |
| Диапазон измерений фазного СКЗ силы переменного тока основной частоты I(1), А | от 0 до 40 |
| Пределы допускаемой основной абсолютной погрешности измерений фазного СКЗ силы переменного тока на частоте 50 Гц, А: - для поддиапазона свыше 6 до 40 А - для поддиапазона свыше 0,4 до 6 А включительно - для поддиапазона от 0 до 0,4 А включительно | ± (0,015·х + 0,03) ± (0,015·х + 0,003) ± (0,015·х + 0,004) |
| Измерение частоты | |
| Диапазон измерений частоты напряжения переменного тока, Гц | от 40 до 80 |
| Диапазон напряжения переменного тока, В | от 0,6 до 750 |
| Пределы допускаемой абсолютной погрешности измерений частоты напряжения переменного тока, Гц | ± 0,01 |
| Измерение угла сдвига фаз | |
| Диапазон измерений угла фазового сдвига между напряжениями, токами, напряжением и током, градус | от -180 до +180 |
| Диапазон напряжения переменного тока, В | от 0,06 до 750 |
| Диапазон силы переменного тока (для токовых клещей из комплекта поставки), А | от 0,04 до 40 |
| Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между напряжениями в диапазоне частот от 45 до 55 Гц (между входами Ua, Ub, Uc), градус: - для поддиапазона: от 0,06 до 0,6 В включительно - для поддиапазона: свыше 0,6 до 750 В | ± 1,8 ± 0,5 |
| Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между напряжением и током в диапазоне частот от 45 до 55 Гц (между входами Ua и Ia, Ib, Ic), градус: - для поддиапазона: от 0,04 до 0,2 А включительно - для поддиапазона: свыше 0,2 до 40 А | ± 3,6 ± 1,5 |
| Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между токами в диапазоне частот от 45 до 55 Гц (между входами Ia и Ib), градус: - для поддиапазона: от 0,04 до 0,2 А включительно - для поддиапазона: свыше 0,2 до 40 А | ± 5,0 ± 2,5 |
| Дополнительные функции | |
| Фиксация измеренных параметров на экране трехфазной векторной диаграммы напряжения и тока | |
| Расчет прямой, обратной и нулевой последовательностей трехфазного сигнала (значение и фазовый угол) | |
| Расчет мощности (полная, активная, реактивная и косинус угла) одной фазы | |
| Расчет мощности (полная, активная, реактивная и косинус угла) в каждой из трех фаз трехфазного сигнала | |
| Расчет мощности (полная, активная, реактивная и косинус угла) прямой, обратной и нулевой последовательностей | |
| Расчет суммарной активной мощности и коэффициента мощности трехфазного сигнала | |
| Расчет сопротивления по измеренному напряжению и току (полное, активное или реактивное с учетом знака) | |
| Расчет соотношения между двумя напряжениями (Ua и Ub) или токами (Ia и Ib) (коэффициент трансформации) | |
| Расчет соотношения и измерение угла между двумя токами (Ia и Uc) в режиме ДТ | |
| Проверка целостности проводника - в режиме «прозвонка» | |
| Проверка полярности обмоток измерительных трансформаторов тока и напряжения | |
| Диапазон отображаемых значений мощности, ВА, Вт, Вар, кВА, кВт, кВар | 0,001… 999,9 |
| Диапазон отображаемых значений сопротивления, Ом, кОм | 0,001… 999,9 |
| Диапазон отображаемых значений коэффициента трансформации | 0,001… 999,9 |
| Общие характеристики | |
| Пределы допускаемых дополнительных погрешностей измерений напряжения, силы тока, фазы, частоты при изменении температуры окружающего воздуха от нормального значения до предельных значений в диапазоне рабочих температур, не более, на каждые 10 °C | ± (0,5 предела основной погрешности) |
| Масса вольтамперфазометра, кг, не более | 0,7 |
| Масса комплекта (с тремя клещами токовыми из комплекта поставки, сумкой, устройством зарядным, измерительными щупами и ЗИП), кг, не более | 3 |
| Габаритные размеры (ширина × высота × глубина), мм, не более | 185 × 125 × 50 |
| Габаритные размеры (в сумке), мм, не более | 310 × 210 × 180 |
| Требования безопасности по ГОСТ IEC 61010-1-2014: - изоляция - категория монтажа (категория перенапряжения) - степень загрязнения микросреды | основная CАТ II 2 |
| Испытательное напряжение (СКЗ) электрической прочности изоляции, В: - каналов напряжения относительно корпуса вольтамперфазометра | 3250 |
| Сопротивление изоляции между корпусом и гальванически изолированными токоведущими частями вольтамперфазометра, МОм, не менее | 20 |
| Защита от поражения электрическим током | ГОСТ 12.2.007.0-75 класс II |
| Требования по ЭМС | ГОСТ Р МЭК 61326-1-2014 для промышленной электромагнитной среды |
| Условия применения | |
| Диапазон рабочих температур, °C | от -20 до +40 |
| Нормальная температура, °C | 20 ± 5 |
| Температура транспортирования, °C | от -50 до +50 |
| Температура хранения, °C | от 5 до 40 |
| Относительная влажность воздуха при 25 °C, %, не более | 80 |
| Высота над уровнем моря, м, не более | 2000 |
| Группа условий эксплуатации по ГОСТ 30631-99 | М23 |
| Степень защиты по ГОСТ 14254-2015 | IP20 |
| Электрическое питание вольтамперфазометра: - тип аккумулятора - количество элементов, штук - напряжение постоянного тока, В | Li-pol 1 3,7 |
| Потребляемый ток от устройства зарядного в режиме заряда, А, не более | 1,5 |
| Средний срок службы (за исключением аккумулятора, индикатора, устройства зарядного, клещей токовых), лет | 30 |
| Средняя наработка на отказ, ч, не менее | 25000 |
| Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч, не более | 3 |
Примечание:
1) СКЗ – среднеквадратичное значение;
2) в однофазном режиме не более 750 В, в трехфазном не более 700 В;
3) здесь и далее, х – измеряемое значение.

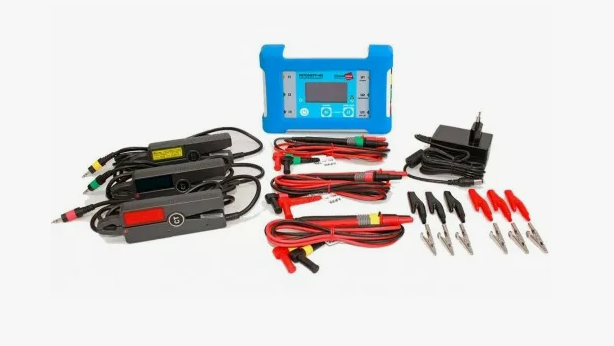

| № | Наименование | Количество |
| 1 | Цифровой вольтамперфазометр РЕТОМЕТР-М2 | 1 |
| 2 | Токовые клещи | 1 |
| 3 | Сетевой адаптер | 1 |
| 4 | Щупы измерительные | 1 |
| 5 | Зажимы типа "крокодил" | 1 |
| 6 | Переходники и перемычки | 1 |
| 7 | Сумка для транспортирования прибора | 1 |
| 8 | Документация | 1 |
