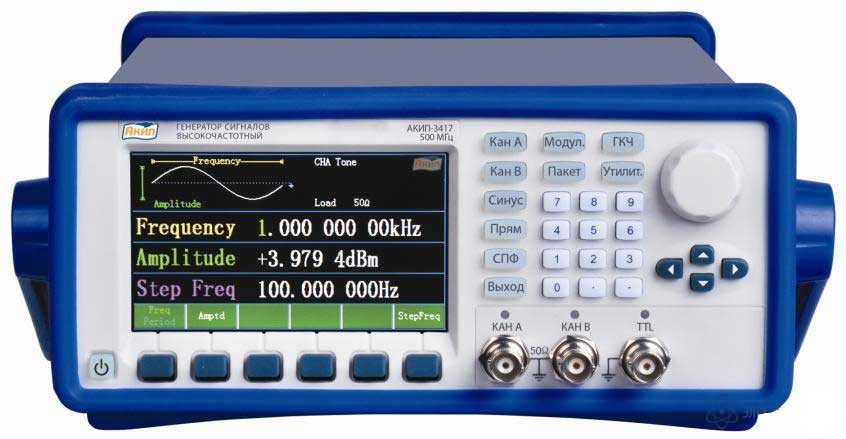

АКИП-3417/1 — генератор сигналов специальной формы

АКИП-3417/1 — генератор сигналов специальной формы
Артикул: 417273
Модель: АКИП-3417/1
Гарантия: 12 мес.
Госреестр РФ: 73612-18
Поверка приобретается отдельно: 6210 Р
Бренд: АКИП
Цена:
181 839 Р
Доступен для заказа
Добавить к сравнению

Особенности АКИП-3417/1:

  • 2 независимых канала (кан А/ В)
  • Диапазон частот: 1 мкГц…1000 МГц (канал A- синус), 1 мкГц…10 МГц (канал B), макс. разрешение 1 мкГц
  • Канал A (система ФАПЧ): синус, прямоугольник
  • Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.)
  • Вых. уровень (кан А/ В): 1 мВпик...10 Впик (50 Ом)/ -127 дБм… + 13 дБм
  • Внутренний опорный генератор: ±1х10-6
  • Виды модуляции (кан В): АМ, ЧМ, ЧМн, ФМн
  • Функции (кан В): свипирование (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы
  • Графический ЖК-дисплей с диагональю 9 см.(TFT, отображение 10 параметров выходного сигнала)
  • Интерфейсы: USB, RS-232 (опция: GPIB)



Параметр Значение
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ A)
Частотный диапазон Синус: 1 мкГц … 1000 МГц; прямоугольник: 1 мкГц … 80 МГц
Разрешение 1 мкГц (≤ 80 МГц) / 1 Гц (> 80 МГц)
Погрешность уст. частоты ±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц)
Выходной уровень -127 дБм… + 13 дБм
Разрешение 0,1 дБ
Погрешность уст. уровня ±1 дБ от уст. (вых. уров. ≥ - 105 дБм); ±2 дБ от уст. (вых. уров. ≥ - 117 дБм)
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ Б)
Частотный диапазон 1 мкГц … 10 МГц
Разрешение 1 мкГц
Погрешность уст. частоты ±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц)
Выходной уровень 1 мВпик...10 Впик (50 Ом); 2 мВпик…20 Впик (1 МОм)
Разрешение 1 мВпик
Погрешность уст. уровня ±(1% от уст. + 1 мВ)
Постоянное смещение ±5 Впик (50 Ом), ± 10 Впик (1 МОм)
ОБЩИЕ ДАННЫЕ (КАН А/ В)
КСВН < 1.8
Выходное сопротивление 1 МОм/ 50 Ом
СПЕКТРАЛЬНАЯ ЧИСТОТА
Коэффициент гармоник < -30 дБн (при вых. уровне ≤ 4 дБм)
Негармон. составляющие < -40 дБн (при вых. уровне ≤ 4 дБм, девиация несущей ≥ 5 кГц)
Субгармоники < -40 дБн (выходной уровень ≤ 4 дБм)
Паразитная ЧМ < 100 Гц (диап. част.: 0,3 … 3 кГц, СКЗ, < 110 МГц)
ПРЯМОУГОЛЬНИК
Время нарастания ≤ 15 нс
Выброс ≤ 5%
МОДУЛЯЦИЯ (КАН А)
Виды модуляции АМ, ЧМ, ЧМн, ФМн
Глубина АМ Глубина: 1 … 120 %
Частота модуляции 1 мкГц … 20 кГц (внутр.), 20 Гц … 20 кГц (внеш.)
Девиация фазы ФМн 0° … 360°
Вход внеш. модуляции Уровень: 5 В. Частота: DC … 10 кГц. Импеданс: 10 кОм.
СВИПИРОВАНИЕ/ ГКЧ (КАН А)
Режимы качания Линейный, логарифмический - Fнес ≤ 80 МГц; пошаговый - Fнес ≥ 80 МГц
Время качания 1 мс…800 с (лин.), 10 мс … 800 с (лог.)
Длительность шага 50 мс … 10 с
ПАКЕТНЫЙ РЕЖИМ BURST (КАН А)
Виды запуска По счету (от 1 до 10.000 импульсов), по строб-импульсу
Период повторения 1 мс – 800 с
ФОРМЫ СИГНАЛА (КАН B)
Тип Синус, прямоуг., треуг., импульс, Sync, экспонента, шум, DC (пост. смещ.)
Прямоугольник Время нарастания: ≤ 50 нс. Скважность: 0,01 … 99,99 %
Импульс Время нарастания: ≤ 50 нс. Длительность: 200 нс … 20 с
Пила Симметрия: 0,0 … 100,0 %
ОБЩИЕ ДАННЫЕ
ЖК-дисплей Графический цветной (TFT, диагональ 11 см), 480 х 272 точек
Напряжение питания 220 В (± 22 В), 47~53 Гц
Рабочие условия 0…40°С, 80%
Интерфейс USB, RS-232
Габаритные размеры 254 × 103 × 374 мм
Масса 4,5 кг
№ Наименование Количество
1. Прибор АКИП-3417/1 1
2. Сетевой шнур 1
3. Соед. кабель BNC-BNC 1
4. CD-диск с ПО (по запросу) 1
5. Руководство по эксплуатации 1
По запросу
