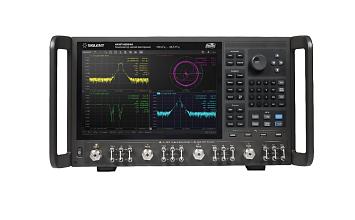

АКИП-6606/3 анализатор цепей векторный

Описание анализатора цепей векторного АКИП-6606/3:

Стремительное развитие технологий повышает потребность в высокопроизводительной измерительной технике. Серия АКИП-6606 отвечает этим требованиям благодаря впечатляющим техническим характеристикам и множеству полезных, мощных функций. Серия АКИП-6606 представляет собой универсальное, мощное и удобное решение для измерений и анализа в современной электронике. Серия включает в себя восемь моделей, которые доступны в диапазонах 13,5 ГГц и 26,5 ГГц. Для каждого диапазона доступны как 2-портовые, так и 4-портовые модели. Все модели доступны как в стандартной версии, так и в расширенной версии с прямым доступом к приемнику. В основе векторных анализаторов цепей АКИП-6606 лежит гибкая и интегрированная система, обеспечивающая высокую производительность и перспективную платформу для будущего расширения и инноваций.

Особенности анализатора цепей векторного АКИП-6606/3:

• рабочий диапазон частот: 100 кГц … 26,5 ГГц;
• двух- и четырехпортовый анализ;
• полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц;
• диапазон установки выходного уровня: - 55 дБм … 10 дБм;
• разрешение: 1 Гц, 0,05 дБ;
• динамический диапазон: 135 дБ (полоса ПЧ = 10 Гц);
• различные виды калибровки: простая, расширенная, полная (от одного до четырех портов), TRL-калибровка;
• измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (опция);
• поддержка инжекторов питания (Bias-Tees);
• сенсорный экран, диагональ экрана 30,7 см (разрешение 1280 x 800);
• интерфейсы: USB, LAN, GPIB (опция);
• дистанционное управление: SCPI/Labview/IVI на базе USBTMC/VXI-11/Socket/Telnet/WebServer;
• видео выход (HDMI).

Технические характеристики анализатора цепей векторного АКИП-6606/3:

Параметр	АКИП-6606/1 АКИП-6606/2	АКИП-6606/1А АКИП-6606/2А		АКИП-6606/3 АКИП-6606/4	АКИП-6606/3А АКИП-6606/4А
Ключевые спецификации
Диапазон частот	100 кГц … 13,5 ГГц			100 кГц … 26,5 ГГц
Число портов	2	4		2	4
Разрешение	1 Гц, 0,05 дБ
Диапазон полос пропускания фильтров промежуточной частоты (ПЧ) приемника (IFBW)	10 Гц … 3 МГц
Диапазон установки выходного уровня мощности генератора (Ps)	- 55 дБм … 10 дБм
Динамический диапазон (ПЧ 10 Гц)	100 кГц … 1 МГц: 120 дБ >1 МГц … 500 МГц: 125 дБ >500 МГц … 1 ГГц: 130 дБ >1 ГГц … 13,5 ГГц: 135 дБ >13,5 ГГц … 20 ГГц: 135 дБ >20 ГГц … 24 ГГц: 127 дБ >24 ГГц … 26,5 ГГц: 120 дБ
Выходные характеристики измерительного порта (источник)
Выходная частота
Диапазон частот	100 кГц … 13,5 ГГц			100 кГц … 26,5 ГГц
Разрешение	1 Гц
Пределы допускаемой относительной погрешности частоты опорного генератора	Стандартное исполнение: ±1*10-6 (23 ± 3°C) Опция SNA6000-HPR: ±1*10-7 (23 ± 3°C)
Выходная мощность
Номинальная мощность	0 дБм
Абсолютная погрешность установки уровня генератора 0 дБм	±1,5 дБ
Диапазон установки мощности генератора в диапазонах частот (Ps)	100 кГц … 1 МГц: -55 дБм … 10 дБм >1 МГц … 500 МГц: -55 дБм … 10 дБм >500 МГц … 1 ГГц: -55 дБм … 10 дБм >1 ГГц … 20 ГГц: -55 дБм … 10 дБм >20 ГГц … 24 ГГц: -55 дБм … 7 дБм >24 ГГц … 26,5 ГГц: -55 дБм … 5 дБм
Дискретность установки мощности генератора	0,05 дБ
Максимальная входная мощность генератора	10 дБм
Нелинейность амплитудной характеристики генератора	0,5 дБ
Частота выходного сигнала измерительного порта
Гармоники (2-я и 3-я) при 0 дБм	100 кГц … 26,5 ГГц < -25 дБн
Негармонические колебания (при 0 дБм)	< -30 дБн
Вход измерительного порта
Входная мощность
Максимальная входная мощность	+10 дБм
Защита входа	+27 дБм (ВЧ) или 35 В (постоянный ток)
Абсолютная погрешность измерения уровня мощности	в режиме векторного анализатора цепей 100 кГц … 10 МГц - ±2,0 дБ >10 МГц … 20 ГГц - ±1,5 дБ >20 ГГц … 26,5 ГГц - ±2,5 дБ ±2,5 дБ – в режиме анализатора спектра (при установленной опции SA)
Нелинейность приемного тракта при измерении уровня входной мощности	0,5 дБ
Уровень собственного шума приемников, нормализованный к полосе 10 Гц, в диапазоне частот (Nf)	100 кГц … 1 МГц: -120 дБ >1 МГц … 500 МГц: -125 дБ >500 МГц … 1 ГГц: -130 дБ >1 ГГц … 13,5 ГГц: -135 дБ >13,5 ГГц … 20 ГГц: -135 дБ >20 ГГц … 24 ГГц: -130 дБ >24 ГГц … 26,5 ГГц: -125 дБ
Точка компрессии по уровню мощности на измерительных портах (Lc	100 кГц … 9 ГГц: ±0,1024 >9 ГГц … 20 ГГц: ±0,143 >20 ГГц … 26,5 ГГц: ±0,133
Перекрестные потери	100 кГц … 3 ГГц - -100 дБ >3 ГГц … 13,5 ГГц - -120 дБ >13,5 ГГц … 26,5 ГГц - -108 дБ
СКО результатов измерений
Среднеквадратическое отклонение значения шумов измерительного тракта при измерении модуля/фазы коэффициентов передачи и отражения	Модуль: 100 кГц … 10 МГц (полоса пропускания 1 кГц) - 0,005 дБ >10 МГц … 13,5 ГГц (полоса пропускания 10 кГц) - 0,009 дБ >13,5 ГГц … 26,5 ГГц полоса пропускания 10 кГц) - 0,0015 дБ Фаза: 100 кГц … 10 МГц (полоса пропускания 1 кГц) - 0,012° >10 МГц … 13,5 ГГц (полоса пропускания 10 кГц) - 0,05° >13,5 ГГц … 26,5 ГГц (полоса пропускания 10 кГц) - 0,05°
Погрешность измерений
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ΔS11 (полоса пропускания 10 Гц, без применения усреднения), дБ
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения Δφ (полоса пропускания 10 Гц, без применения усреднения), градус
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи ΔS21 (полоса пропускания 10 Гц, без применения усреднения), дБ
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи (полоса пропускания 10 Гц, без применения усреднения), градус
Температурная стабильность
Амплитуда	100 кГц … 13,5 ГГц: ± 0,01 дБ/°C >13,5 ГГц … 26,5 ГГц: ± 0,05 дБ/°C
Фаза	100 кГц … 13,5 ГГц: ± 0,1 °/°C >13,5 ГГц … 26,5 ГГц: ± 0,9 °/°C
Время развертки
Старт: 100 кГц Стоп: 13,5 ГГц/ 26,5 ГГц Полоса ПЧ: 500 кГц	Точки	201	401	1601	6401
	Без коррекции	15 мс	17 мс	35 мс	141 мс
	2-порт кал.	30 мс	34 мс	70 мс	282 мс
Старт: 100 кГц Стоп: 13,5 ГГц/ 26,5 ГГц Полоса ПЧ: 100 кГц	Точки	201	401	1601	6401
	Без коррекции	17 мс	20 мс	46 мс	185 мс
	2-порт кал.	34 мс	40 мс	92 мс	370 мс
Старт: 100 кГц Стоп: 13,5 ГГц/ 26,5 ГГц Полоса ПЧ: 10 кГц	Точки	201	401	1601	6401
	Без коррекции	33 мс	52 мс	175 мс	698 мс
	2-порт кал.	66 мс	104 мс	350 мс	1396 мс
Старт: 100 кГц Стоп: 13,5 ГГц/ 26,5 ГГц Полоса ПЧ: 1 кГц	Точки	201	401	1601	6401
	Без коррекции	193 мс	372 мс	14252 мс	5806 мс
	2-порт кал.	386 мс	744 мс	2904 мс	11612 мс
Передняя панель
Измерительные порты	3,5 мм (NMD (папа), 50 Ом Перемычки: 3,5 мм (мама), 50 Ом Защита входа: +27 дБм (ВЧ) или 35 В (постоянный ток)
Задняя панель
Вход синхросигнала	BNC-тип, 5 В TTL
Выход синхросигнала	BNC-тип, макс. ток 20 мА, 3,3 В TTL
Вход внешнего опорного сигнала	BNC-тип, 50 Ом 10 МГц ±10 ppm -3 дБм … 10 дБм
Выход опорного сигнала	BNC-тип, 50 Ом, синусоидальная форма 10 МГц ±5 ppm 0 дБм ± 3 дБ
Вход сигнала смещения	BNC-тип Максимальное напряжение: ± 35 В (постоянный ток) Максимальный ток: ± 300 мА Защита входа: 500 мА
Общие характеристики
Интерфейс	USB (USBTMC), USB 3.0/2.0, LAN
Видео выход	HDMI/VGA/DP
Экран	Цветной сенсорный ЖК, диагональ 30,7 см, разрешение 1280 x 800
Питание	100 … 240 В, 50/60 Гц
Потребляемая мощность	не более 170 Вт
Габаритные размеры	426 х 251 х 280 мм
Масса (не более)	19 кг
Условия эксплуатации	0 … 40 °С, относительная влажность до 85 %
Нормальные условия применения для соблюдения метрологических характеристик оборудования	температура окружающего воздуха от плюс 20 °С до плюс 26 °С; относительная влажность от 20% до 80 %; атмосферное давление от 84 до 106 кПа; напряжение питающей сети от 200 до 240 В; частота питающей сети от 47 до 63 Гц

Нескорректированные характеристики анализаторов (без использования калибровочных наборов):

Корректированные характеристики анализаторов (с использованием калибровочного набора Keysight 85052D), полоса пропускания 10 Гц, без применения усреднения:

Комплект поставки АКИП-6606/3

Дополнительная комплектация АКИП-6606/3:

(Поставляется за отдельную плату)
