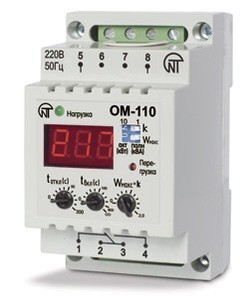

Реле ограничения мощности ОМ-110

Реле ограничения мощности ОМ-110
Артикул: 807003
Модель: ОМ-110
Бренд: Новатек-Электро
Артикул производителя: 3425604110-01

Реле ограничения мощности ОМ-110 от Новатек-Электро предназначено для постоянного контроля активной или полной мощности однофазной нагрузки. Измеряемый диапазон мощности от 0 до 20кВт или от 0 до 20кВА.

ОМ-110 выполняет отключение нагрузки в случае превышения заданного пользователем уровня максимально допустимой мощности потребления нагрузки (с заданным временем отключения) и последующим автоматическим включением (с заданным временем задержки включения или с блокировкой повторного включения).

На лицевой панели устройства установлены потенциометры и дип-переключатели, которые позволяют пользователю установить:

  • уровень максимально допустимой мощности;
  • время срабатывания реле;
  • время задержки автоматического повторного включения (АПВ).

Измерение потребляемой мощности производится без разрыва электрической цепи с помощью токового датчика, встроенного внутрь устройства.

Реле ОМ-110 может быть использовано как:

  • цифровой ваттметр (измеритель активной или полной мощности);
  • реле ограничения потребляемой мощности.

Питания ОМ-110 осуществляется от цепей измерения напряжения

ОМ-100 характеристики:

Параметры Значения
Номинальное напряжение питания, В 220
Напряжение, при котором сохраняется работоспособность, В* от 130 до 300
Частота сети, Гц 47 − 53
Диапазон измерения,
– активной мощности P, кВт
– полной мощности S, кВА

0-20
0-20
Точность измерения мощности, не хуже 1%
Диапазон регулирования уставки максимальной мощности
а) k="1; Wmax, кВт(кВА)
Абсолютная погрешность измерения мощности, не более, кВт(кВА)
б)k=10; Wmax, кВт(кВА)
Абсолютная погрешность измерения тока, не более, кВт(кВА)

0 − 2.0
±0,05
0-20
±0,5
Диапазон регулирования по tвкл, с 0 − 900, ∞
Диапазон регулирования по tоткл, с 0 − 300
Время готовности, не более, с 0,5
Потребляемая мощность (под нагрузкой), ВА, не более 3,0
Максимальный коммутируемый ток выходных контактов при cosφ="1, А 8
Степень защиты:
- прибора
- клеммника

IP40
IP20
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от - 25 до +55
Температура хранения, °С от - 45 до +70°С
Масса, кг, не более 0,200
Габаритные размеры (типоразмер– 3 стандартных S-модуля на DIN-рейку 35 мм), мм 50 х 90 х 58
*В ОМ-110 предусмотрено отключение индикатора при снижении питания ниже 120 вольт и блокировка функционирования ОМ-110 при снижении напряжения питания ниже 100 вольт.
