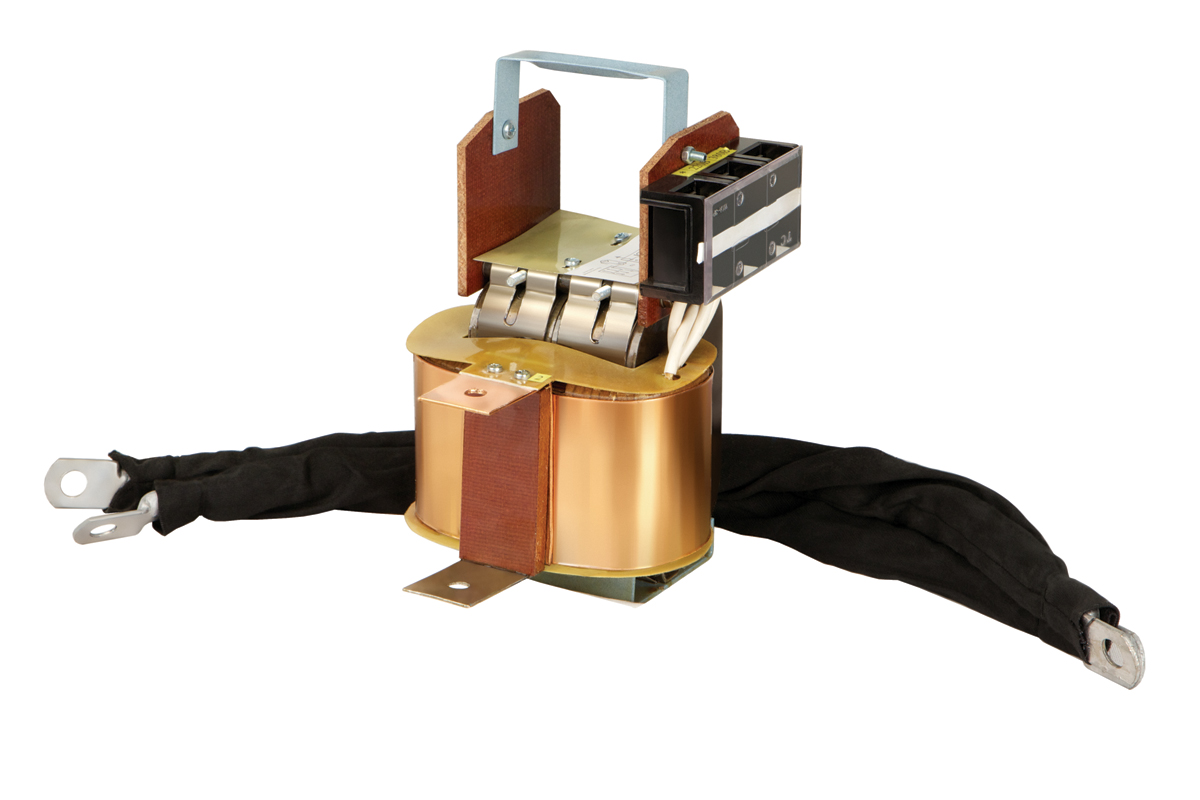

НТ-4 — нагрузочный трансформатор

НТ-4 — нагрузочный трансформатор
Артикул: 708542
Модель: НТ-4
Гарантия: 12 мес.
Бренд: Прочие (Россия и СНГ)
Цена:
114 840 Р
Доступен для заказа
Добавить к сравнению

Назначение трансформатора НТ-4:

Трансформатор нагрузочный НТ-4 предназначен для прогрузки максимальных токовых защит автоматов серии АВ, А3100 и т. п.

Трансформатор нагрузочный НТ-4 может работать в составе с комплектным испытательным устройством «Сатурн-М» или «Сатурн-М1», при этом испытательные устройства обеспечивают регулировку тока первичной обмотки и измерение тока вторичной, протекающего через проверяемый аппарат.



Технические характеристики НТ-4

Параметр Значение
Номинальный ток вторичной обмотки
при времени включения не более 20 секунд,
не менее, кА
4
Максимальный ток вторичной обмотки
(при времени включения не более 2,2 секунд
и полном сопротивлении цепи не более 900 мкОм),
не более, кА
6
Потребляемая от сети мощность при номинальном
токе, не более, кВА
35
Габаритные размеры, не более, мм        170x170x180
Масса трансформатора, не более, кг 12
Длина токопровода, не более, м 0,75
Сечение токопровода, не менее, мм2 100
Напряжение холостого хода вторичной обмотки, В при 220 В 4,5
Напряжение холостого хода вторичной обмотки, В при 380 В 8


Комплект поставки НТ-4:
1.Трансформатор НТ-4 - 1 шт
2.Токопровод - 2 шт
3.Паспорт 3414-016-17326295-99 ПС - 1 шт
